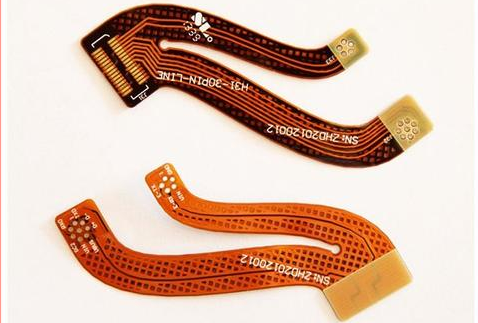

柔性线路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性、绝佳的可挠性印刷电路板,简称软板或FPC,具有配线密度高、重量轻、厚度薄、可自由弯曲、折叠、卷绕,可在三维空间随意移动及伸缩;散热性能好,可利用FPC缩小体积;能够实现轻量化、小型化、薄型化,从而达到元件装置和导线连接一体化。
FPC软板由于其轻、薄及外形不规则等原因,成型时不能使用锣板的方式,而激光也因为效率低不适合批量生产,因此在大批量生产时,只能采用模具冲切。
1、冲偏
A、人为原因(定位时孔紧将孔拉变形)
B、裁板时裁到定位孔
C、贴辅料时将孔盖住
2、压伤
A、下料模压伤
B、未定时清洁模具
3、翘铜
A、速度慢、压力小
B、模具刀口不锋利
4、冲反:进料方向错误。
1、裁板时必须对准裁切线
2、自检时不可有严重的毛边或拉料、撕裂和不正常凹凸点、残胶、补强偏移、离型纸脱落现像。
3、特别注意模具版本需与要求一致。
4、冲偏必须要求公差内,测量发出超公差需修模OK后再生产。
以上就是小编整理的关于“FPC软板冲切常见问题及对应控制方法”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
