fpc软板工艺流程是怎么样的

分类:常见问题 人气:作者:软板工程师 发表时间:2020-03-10 21:08:32

  很多朋友拿到fpc软板怎么也想不明白,厚度和A4纸差不多的软板,是如何生产出来的,下面小编就来为大家讲一讲fpc生产工艺流程到底是怎样的。

  fpc分为单面板和双面板,生产流程有些不一样,下面来分别讲解各自的生产流程。

  单面板流程图

  工程文件--铜箔--前处理--压干膜--曝光--显影--蚀刻--剥膜--AOI--前处理--贴覆盖膜(或油墨印刷)--电镀前处理--电镀--电镀后处理--压补强--外型冲切--电测--外观检查--出货
单面板流程图

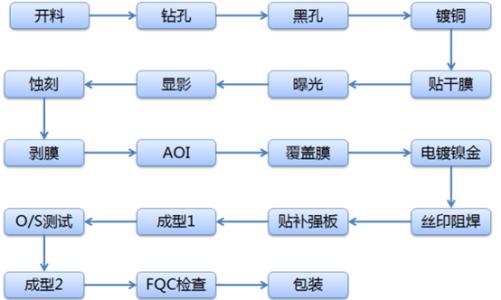

  双面板流程图

  工程文件--铜箔--钻孔--黑孔(PTH)--镀铜--前处理--压干膜--曝光--显影--蚀刻--剥膜--AOI--前处理--贴覆盖膜(或油墨印刷)--电镀前处理--电镀--电镀后处理--压补强--外型冲切--电测--外观检查--出货

  从以上流程可以看出,要做好一块fpc板是需要经过20几道工序的,每一道工艺都需要严格控制,才能达到品质要求最终出货。

  以上就是小编整理的关于“fpc软板工艺流程是怎么样的”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
