FPC软板补强的三种方式介绍

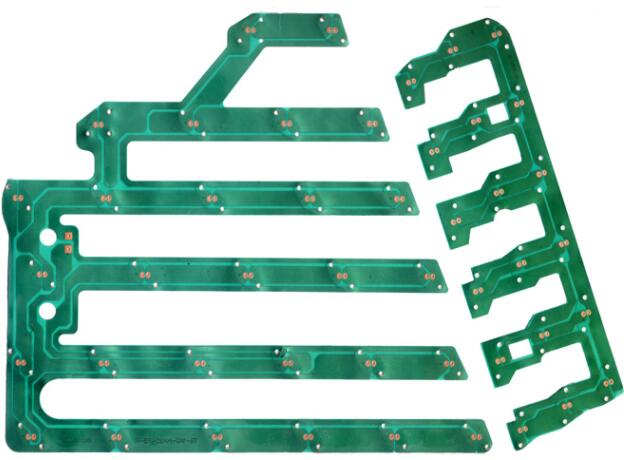

　　电子产品中FPC软板被广泛使用，FPC是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性的可挠性印刷电路板。由于FPC机械强度小，易龟裂，故需要贴合补强材料以加强FPC的强度。

　　 FPC补强片的种类有钢片、FR4、PI和铝片等，解决FPC的柔韧度特性，提高插接部位的强度，方便产品的整体组装。 那么，FPC柔性线路板补强片贴装方式有哪几种呢?，有很多朋友不是很清楚，下面小编来详细的说一说。

　　软板补强的三种方式

　　1. 人工FPC补强贴装方式 

　　由于FPC种类多，尺寸大小不一，贴合的补强片种类繁多，所以目前采用人工方式为主，但人工手贴方式速度慢，精度差，对于拼板较多的FPC柔性线路板已经不能满足生产需求。 

　　2. 冲贴FPC补强方式 

　　采用冲贴设备对补强板冲压成型，并将冲压成型的补强板贴合在FPC柔性线路板上，为了实现贴合过程，需要将FPC运输至冲贴设备处。在现有技术中，需要将FPC放置在移送盘上，移送盘通过直线运动运输至冲贴设备处，为了使得FPC对准已经冲压成型的补强板，需要多次进行直线运动完成对准过程，调整步骤较为复杂，耗时较多。 

　　3. 吸贴FPC补强方式 

　　采用龙门结构，通过轨道运输把FPC柔性线路板通过采用治具的方式运送至贴装位置，贴装头进行MARK点定位，并在自动供料装器上吸取补强片，通过视觉识别对补强片进行补偿，进行精准贴装。此种方式贴装精度高，速度快，完全能够满足大批量生产的需求。

　　以上就是小编整理的关于“FPC软板补强的三种方式介绍”，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
