FPC屏蔽膜和覆盖膜有什么区别

分类:新闻中心 人气:作者:fpc工程师 发表时间:2020-07-21 16:57:03

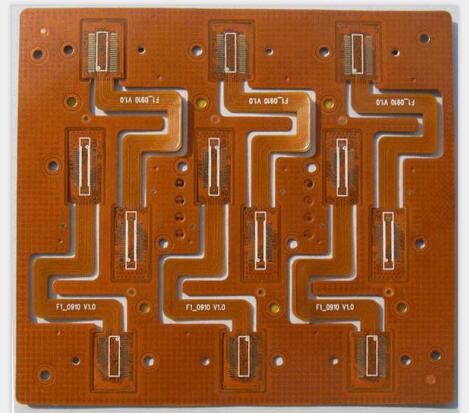

  FPC柔性板主要应用于电子产品的连接部位,比如手机排线,液晶模组等,相比硬板,它体积更小,重量更轻,可以实现弯折挠曲,立体三维组装等好处。一般大部分的软板都要贴元器件。
FPC屏蔽膜和覆盖膜有什么区别

  FPC里的屏蔽膜和覆盖膜一样吗?

  FPC作为电子器件中的连接线,主要是起到导通电流和传输信号的作用。当信号传输线分布内在FPC最外层容时,为了避免信号传输过程受到电磁干扰而引起信号失真,FPC在压合覆盖膜后会再压合一层电磁屏蔽膜,作为导电层,起到屏蔽外面电磁干扰的作用。

  电磁屏蔽膜是采用混合复合金属作为屏蔽材料,拥有优异的OSP性能及耐腐蚀溶剂性能。在屏蔽特性、曲绕特性优于市场同类产品。电磁波屏蔽膜适合FPC软性印刷电路。具有高屏蔽性,弯曲性,耐热性。适用于电子触摸屏连接线和电路针对电磁波干扰有较强的防护!

  FPC柔性线路板的性能需要通过测试来验证,可借助弹片微针模组提高测试效率,。在大电流传输中,弹片微针模组可承载高达50A的电流,小pitch领域的应对值最小可达到0.15mm,连接稳定可靠,平均使用寿命高达20w次上,适配度极高。

  屏蔽膜就是电磁膜,是容黑色的,主要用来屏蔽外界信号干扰等;

  覆盖膜就是覆盖压合在基材表面的膜,一般是聚酰亚胺树脂,即PI,用来阻焊等,对信号屏蔽作用不大。电磁膜一般是贴在覆盖膜之上的,而且,电磁膜的价格比覆盖膜贵很多。

  FPC覆盖膜,行业称为CVL,主要的作用与PCB的绿漆类似:1)保护铜箔不暴露在空气中,避免铜箔的氧化;2)为后续的表面处理进行覆盖。如不需要镀金的区域用CVL覆盖起来。3)在后续的SMT中,阻焊作用。

  以上就是小编整理的关于“FPC屏蔽膜和覆盖膜有什么区别”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
