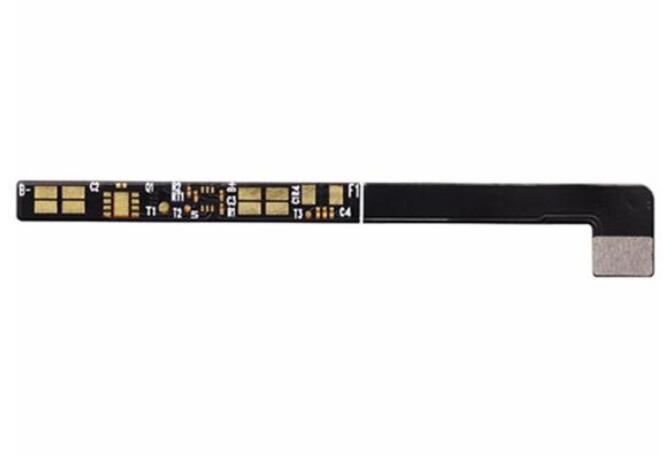

FPC软板应用的领域和产品越来越多，工程师运用柔性FPC板可弯折、挠曲的特性设计了众多灵活装配的产品。板对板之间的FPC排线、测试连接软排线等众多产品也是运用了这一特性。当产品做前期设计时需要弯折、挠曲的区域要做怎样的设计呢，有很多工程师朋友不是很了解，下面小编来详细的说一说。
1. 在产品结构设计时，我们就要明确在FPC柔性线路板上哪一块区域需要做弯折，弯曲的角度有多大，频率和弯曲次数大概多少。
2. 在弯拆区域上我们要避免设计过孔，由其是弯曲频率和次数比较大的FPC柔性线路板，一定不要在此区域设计通孔。在弯拆区域布线时我们尽量设计成等宽、等距，靠近几何中心，尽量避免大铜皮，实在需要辅铜的也应改成网格状态。
3. 在这个区域最好是设计单层线路，同时与生产厂说明基材和绝缘层尽量薄一点。对于弯曲频率和次数比较大FPC排线，采用无胶类型的压延铜，铜厚不要超过18um。
4. 软性FPC板虽然可以弯折，但我们不能对它进行死折，在弯曲的地方应设计最大可能的弯曲半径和角度。
以上就是小编整理的关于“FPC软板在设计弯折、挠曲部位时的设计要点”，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
